An access hatch ay isang panel, pinto, o pambungad na itinayo sa mga sahig, kisame, dingding, o bubong na nagbibigay ng pagpasok sa mga nakatagong espasyo — gaya ng mga crawl space, attic void, mechanical chase, o utility area — nang hindi kailangang gibain ang mga nakapaligid na istruktura. Ang tamang access hatch ay nakakatipid ng mga oras ng magastos na maintenance work at legal na kinakailangan sa maraming building code para sa mga nakatagong mekanikal at electrical system. Sinasaklaw ng gabay na ito ang bawat pangunahing uri, ang mga pamantayang namamahala sa kanila, kung paano pipiliin ang tamang hatch para sa iyong aplikasyon, at pinakamahuhusay na kagawian para sa pag-install at pagpapanatili.
Ang mga access hatch ay nagsisilbing gateway sa pagitan ng mga inookupahang espasyo at nakatagong imprastraktura. Ang mga plumbing shut-off valve, electrical junction box, HVAC ductwork, at structural inspection point ay umaasa lahat sa mga hatches para sa regular na pagseserbisyo. Kung wala ang mga ito, ang bawat tawag sa pagpapanatili ay nanganganib na mapunit ang mga natapos na ibabaw — pagdaragdag ng mga gastos sa pagkukumpuni na mabilis na lumampas sa orihinal na presyo ng hatch sa kadahilanan na lima o higit pa.
Higit pa sa kaginhawahan, ang mga access hatch ay natutupad ang kritikal na kaligtasan at mga function ng code:
Sa mga komersyal na gusali, ang kabiguang magbigay ng sumusunod na mga hatch sa pag-access ay maaaring magresulta sa mga nabigong inspeksyon, pagkaantala ng proyekto, at malaking multa — minsan ay lumalampas sa $10,000 bawat paglabag sa mga hurisdiksyon na may mahigpit na pagpapatupad.
Pangunahing ikinategorya ang mga access hatches ayon sa kanilang lokasyon sa pag-mount at sa mga kinakailangan sa pagganap ng kapaligirang iyon. Ang pag-unawa sa mga kategoryang ito ay ang panimulang punto para sa bawat desisyon sa pagtutukoy.

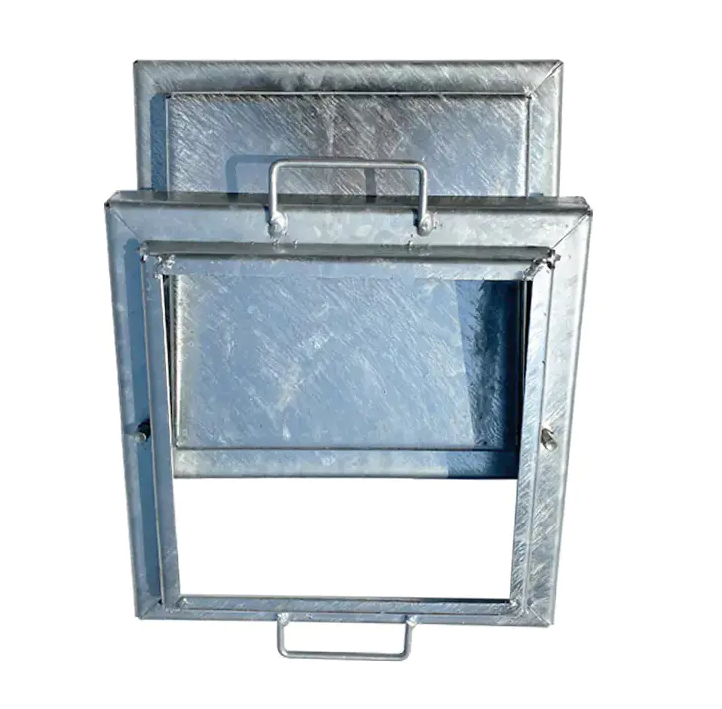

Ang mga floor hatches ay idinisenyo upang makayanan ang trapiko ng paa at, sa mga pang-industriyang setting, ang mga karga ng forklift. Ang mga ito ay ginawa gamit ang mga recessed na takip upang sila ay maupo sa nakapaligid na ibabaw. Kasama sa mga karaniwang frame na materyales ang hot-dipped galvanized steel (para sa panlabas o basang lugar) at aluminum (para sa mga application na sensitibo sa timbang). Ang karaniwang single-leaf floor hatch para sa isang komersyal na gusali ay karaniwang may sukat na 24 × 24 pulgada, kahit na ang mga custom na sukat na hanggang 96 × 96 pulgada ay available para sa malalaking kagamitan.

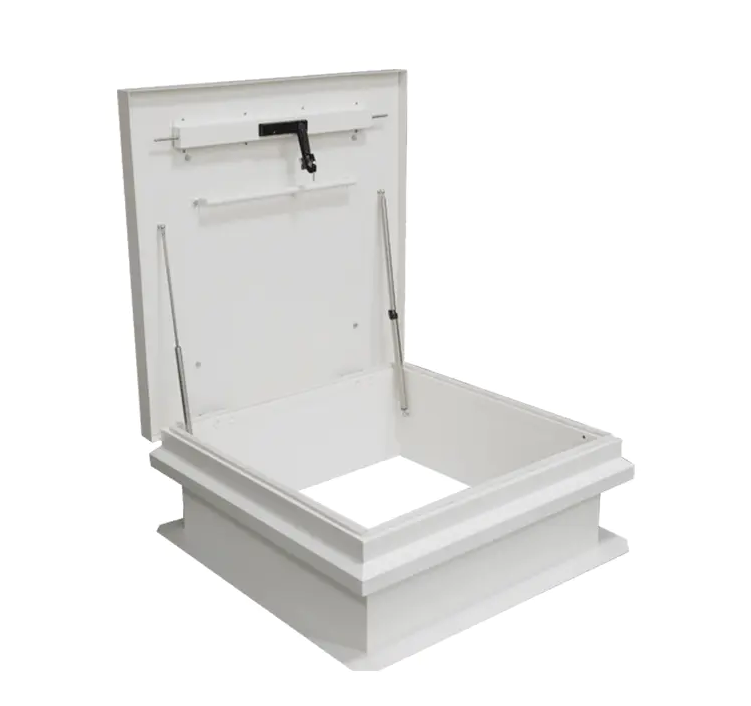

Ang mga hatch ng bubong ay nagbibigay ng ligtas, hindi tinatablan ng panahon na pag-access sa mga rooftop para sa pagpapanatili ng HVAC, pagseserbisyo ng antenna, at paglabas ng emergency. Ang mga ito ay dapat na hindi tinatablan ng tubig, thermally broken upang maiwasan ang condensation, at sapat na malakas upang labanan ang pagtaas ng hangin. Ang ANSI/SPRI WH-1 ay ang pamantayan sa industriya para sa wind uplift resistance sa rooftop hatches. Ang isang well-specified roof hatch ay may kasamang compression spring-assist mechanism — karamihan sa mga modelo ay nakabukas ang pinto sa 75° na may hold-open na braso na na-rate para sa hanging hanggang 50 mph.
Ang mga panel na ito ay ginagamit upang maabot ang mga nakatagong plumbing, electrical, at HVAC na mga bahagi sa residential at commercial interiors. Ang mga frame ng bead ng drywall ay nagbibigay-daan sa panel na ma-plaster ng flush at pininturahan upang tumugma sa nakapalibot na pader, na ginagawang halos hindi nakikita ang mga ito. Kasama sa mga karaniwang sukat ng tirahan ang 12 × 12 in., 14 × 14 in., at 22 × 30 in. (ang huli ay ang minimum na inirerekomenda para sa pagpasok ng mga tauhan sa bawat karamihan ng mga code).
Sinusuri ang mga fire-rated hatches sa mga pamantayan ng UL 10B (positive pressure) o UL 10C (neutral pressure) at itinatalaga ang mga oras-oras na rating — karaniwang 1-oras o 1.5-oras — na tumutugma sa nakapaligid na pagpupulong. Isinasama nila ang mga intumescent seal na lumalawak sa mataas na temperatura upang maiwasan ang pagkalat ng usok at apoy. Ang pag-install ng hindi na-rate na panel sa isang fire-rated na assembly ay isang paglabag sa code na maaaring magpawalang-bisa sa listahan ng buong assembly.
Ginagamit sa mga gusaling matipid sa enerhiya at mga aplikasyon para sa malamig na klima, nagtatampok ang mga hatch na ito ng tuluy-tuloy na perimeter gasket at matibay na insulation core na may mga R-values na karaniwang mula R-5 hanggang R-20. Sa passive house o net-zero na mga proyekto, ang isang uninsulated attic hatch ay maaaring magbigay ng hindi katimbang na bahagi ng kabuuang pagkawala ng init — ipinapakita ng mga pag-aaral na ang isang solong 22 × 30 in. na uninsulated hatch ay maaaring mawalan ng kasing dami ng init gaya ng isang 9 sq ft uninsulated na seksyon ng dingding.
| Uri | Karaniwang Lokasyon | Pangunahing Pamantayan | Karaniwang Saklaw ng Sukat | Karaniwang Rating ng Pag-load |
|---|---|---|---|---|
| Floor Hatch | Mga deck ng kongkreto / bakal | ANSI A117.1, IBC | 24×24 in. – 96×96 in. | 300 – 2,500 lb |
| Bubong Hatch | Mga patag / mababang slope na bubong | ANSI/SPRI WH-1 | 24×36 in. – 36×60 in. | Na-rate ang wind uplift |
| Wall / Ceiling Panel | Drywall / plaster | IBC 1209 | 6×6 in. – 48×48 in. | N/A (non-structural) |
| Fire-Rated Hatch | Fire-rated na mga pagtitipon | UL 10B / UL 10C | 12×12 in. – 36×36 in. | 1-oras / 1.5-oras na rating |
| Insulated Hatch | Attic / malamig na espasyo | IECC, ASHRAE 90.1 | 22×30 in. – 30×54 in. | R-5 hanggang R-20 |
Ang pagpili sa maling hatch ay humahantong sa mga paglabag sa code, napaaga na pagkabigo, o hindi sapat na pag-access. Suriin ang mga sumusunod na salik bago tukuyin ang anumang produkto.
Ang mga floor hatch sa mga pedestrian na lugar ay nangangailangan ng pinakamababang 300 lb na live load capacity. Ang mga lugar ng sasakyan ay nangangailangan ng mga hatch na na-rate para sa H-20 highway loading (hanggang sa 32,000 lb bawat axle). Palaging tukuyin ang klase ng pag-load bago ang laki, dahil malaki ang pagbabago sa lalim ng structural frame sa pagitan ng mga rating.
Ang pagpili ng materyal ay depende sa kapaligiran ng pagkakalantad:
Para sa pag-access ng mga tauhan, ang malinaw na pagbubukas (hindi ang frame OD) ay dapat na hindi bababa sa 22 × 30 in. bawat IBC at karamihan sa mga jurisdictional code. Kailangang sukatin ang access ng kagamitan sa paligid ng pinakamalaking bahagi na dapat dumaan — magdagdag ng pinakamababang 4 in. ng clearance sa lahat ng panig ng sobre ng kagamitan. Sukatin nang mabuti ang magaspang na pagbubukas; ang mga flanges ng frame ay karaniwang nagdaragdag ng 2–4 in. bawat panig sa nominal na laki ng hatch.
Ang mga access hatch sa mga pampubliko o semi-pampublikong lugar ay dapat magkaroon ng tamper-resistant na hardware. Kasama sa mga opsyon ang mga naka-key na cylinder lock, spring-loaded slam lock, at padlock hasps. Sa kritikal na imprastraktura (paggamot ng tubig, mga power substation), ang mga hatch ay madalas na nagsasama ng mga mekanismo ng double-locking at anti-pry edge. Para sa mga roof hatch na napapailalim sa mga kinakailangan sa paglabas, ang panic hardware na bumubukas mula sa loob nang walang susi ay sapilitan sa ilalim ng IBC Section 1010.
Sa mga nakakondisyon na gusali, ang isang uninsulated hatch ay isang direktang parusa sa enerhiya. Para sa pagsunod sa ASHRAE 90.1-2022, ang attic at crawl space hatches sa Climate Zones 3–8 ay dapat matugunan ang pinakamababang halaga ng insulation na tumutugma na ngayon sa nakapaligid na assembly. Ang mga acoustic-rated na hatch — na may mga rating ng STC sa pagitan ng 35 at 52 — ay tinukoy para sa mga recording studio, pasilidad ng medikal, at mga silid ng server kung saan kritikal ang sound isolation.
Kahit na ang isang mahusay na tinukoy na hatch ay mabibigo nang maaga o lilikha ng mga panganib sa kaligtasan kung hindi na-install nang tama. Sundin ang mga alituntuning ito para sa maaasahang pangmatagalang pagganap.
Ang magaspang na butas ay dapat na parisukat at plumb sa loob ng 1/8 in. higit sa 4 na talampakan. Ang mga kongkretong curbs para sa mga hatch sa sahig ay dapat matuyo nang hindi bababa sa 28 araw bago itakda ang frame, o gumamit ng non-shrink grout upang punan ang mga puwang. Para sa mga hatch sa bubong, ang taas ng curb ay dapat na hindi bababa sa 8 in. sa itaas ng natapos na ibabaw ng bubong ayon sa mga alituntunin ng NRCA upang maiwasan ang pagpasok ng tubig.
Ang mga anchor bolts o weld plate ay dapat na laki upang ilipat ang mga pagkarga ng disenyo sa nakapalibot na istraktura. Ang isang karaniwang error ay ang pag-angkla ng mga frame ng floor hatch sa mga non-structural topping slab kaysa sa structural slab sa ilalim - maaari itong magresulta sa frame settlement o pag-ikot sa ilalim ng load. Para sa mga aplikasyon ng pagmamason, gumamit ng hindi kinakalawang na asero o hot-dipped galvanized anchor upang maiwasan ang galvanic corrosion sa punto ng koneksyon.
Ang pinakamadalas na dahilan ng pagtagas ng roof hatch ay ang hindi tamang pagsasama sa roofing membrane sa halip na isang may sira na hatch. Ang lamad ay dapat kumandong pataas at sa ibabaw ng gilid ng bangketa alinsunod sa mga kinakailangan ng tagagawa ng bubong - karaniwang hindi bababa sa 6 na pulgadang patayong binti. Ilapat ang flashing tape sa lahat ng sulok at tahi. Huwag umasa lamang sa caulk upang i-seal ang curb-to-deck joint.
Pagkatapos ng pag-install, subukan ang bawat bahagi ng pagpapatakbo:
Ang mga access hatches ay madalas na napapansin sa panahon ng regular na pagpapanatili ng gusali, na humahantong sa mga nasamsam na bisagra, corroded frame, at nakompromisong gasket - lahat ay natuklasan sa pinakamasamang posibleng sandali. Pinipigilan ng isang nakabalangkas na programa ng inspeksyon ang mga pagkabigo sa emergency.
Palitan ang isang hatch kapag: ang frame ay nagpapakita ng through-corrosion o structural deformation; ang pinto ay hindi na nagsasara ng flush pagkatapos ng pagsasaayos ng hardware; nawawala o hindi mabasa ang label ng fire-rating (nawalan ng UL listing ang assembly); o nauuna ng hatch ang kasalukuyang mga kinakailangan sa code para sa iyong occupancy. Ang kapalit na halaga ng isang karaniwang commercial hatch — karaniwang $200–$1,500 depende sa uri at laki — ay mas mababa kaysa sa pagkakalantad sa pananagutan ng isang hindi sumusunod o nabigong unit.
Ang mga karanasang kontratista at tagapamahala ng pasilidad ay nakatagpo pa rin ng parehong umuulit na mga pagkakamali. Ang pag-alam sa kanila nang maaga ay pumipigil sa magastos na muling paggawa.
Sa residential construction, ang pinaka-kritikal na mga lokasyon ng hatch ay ang attic (minimum 22 × 30 in. clear opening per IRC R807.1), crawl space (minimum 18 × 24 in. per IRC R408.4), at bath o kitchen access panels sa likod ng plumbing valves. Ang mga insulated attic hatches na may R-value na tumutugma sa nakapalibot na insulation ay nagbabawas ng pagkawala ng init at higit na inaatasan ng mga code ng enerhiya sa Climate Zones 4 at mas mataas.
Ang mga malalaking gusali ay umaasa sa isang coordinated matrix ng mga hatch na binalak sa yugto ng disenyo. Karaniwang tinutukoy ng mga mekanikal na inhinyero ang mga lokasyon ng hatch sa nakalarawan na mga plano sa kisame at mga plano sa sahig bilang bahagi ng mga dokumento ng kontrata. Ang isang mid-sized na ospital, halimbawa, ay maaaring maglaman ng higit sa 200 indibidwal na mga panel ng pag-access na naghahain ng mga sistema ng pagtutubero, medikal na gas, elektrikal, at HVAC — bawat isa ay pinili upang tumugma sa mga kinakailangan sa pagganap ng nakapaligid na pagpupulong nito.
Gumagamit ang mga planta ng wastewater treatment, power station, at tunnel ng mabibigat na floor hatch na itinayo upang mapaglabanan ang patuloy na trapiko sa paa, pagkakalantad sa kemikal, at paminsan-minsang mga kargada ng sasakyan. Ang mga recessed drain channel sa paligid ng frame ay pumipigil sa pagpasok ng tubig. Sa mga scenario na confined-space-entry (CSE) na kinokontrol ng OSHA 1910.146, ang mga sukat ng pagbubukas ng hatch at approach na geometry ay dapat tumanggap ng pagpasok sa buong PPE, kabilang ang self-contained breathing apparatus.
